Р1-12

Чип-резисторы толстопленочные общего применения

Чип-резисторы постоянные непроволочные общего применения защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного и переменного токов и в импульсном режиме для ручного и автоматизированного монтажа на поверхность печатных плат и в гибридные интегральные схемы.

Основные технические характеристики

Номинальная мощность рассеяния, Вт Типоразмер Диапазон значений номинальных сопротивлений, Ом,
по ряду Е24, Е48, Е96
Допускаемое отклонение
сопротивления от номинального
значения, ± %
Предельное рабочее напряжение, В
0,063 0402 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл.
Св. 1×106 до 1×107 вкл.
50
20
5; 10
2; 5; 10
1; 2; 5; 10
2; 5; 10
1; 2; 5; 10
50
0,1 0603
0,125 0805 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл.
50
Св. 1×106 до 2,7×107 вкл.
Св. 2,7×107 до 1×1011 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
5; 10
150
0,25 1206 200
0,33 1210 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл.
50
Св. 1×106 до 1×107 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
200
0,5 2010 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл.
50
Св. 1×106 до 2,2×107 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
200
0,75 2012 200
1,0 2512 200
2,0 4020 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл.
50
Св. 1×106 до 2,7×107 вкл.
20
5; 10
2; 5; 10
1; 2; 5; 10
1; 2; 5; 10
2; 5; 10
200

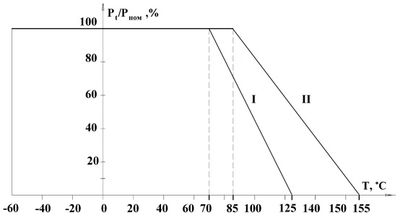

I – для резисторов сопротивлением свыше 27 МОм;
II – для резисторов сопротивлением от 0,15 Ом до 27 МОм.

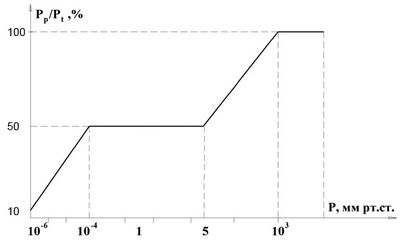

Диапазон значений
номинального сопротивления, Ом
Уровень шумов,
мкВ/В,
не более
От 0,15 до 3,9×103 вкл. 1
Св. 3,9×103 до 1×105 вкл. 10
Св. 1×105 до 1×106 вкл. 30
Св. 1×106 до 1×1011 вкл. не нормир.
Диапазоны значений
номинального сопротивления, Ом
Значение ТКС×10-6 °С-1,
не более
Группа по ТКС
от минус 60
до 20 °С
от 20
до 155 °С
от 20
до 125 °С
Св. 100 до 1х107 вкл. ±200 ±50 Л
Св. 100 до 1,5х103 вкл. ±200 ±100 М
Св. 1,5х103 до 1,5х104 вкл. ±100 ±100
Св. 1,5х104 до 1х107 вкл. ±200 ±100
От 1 до 2,7х107 вкл. ±250 ±250 Т
От 0,75 до 2,7х107 вкл. ±500 ±500 У
Менее 0,75 без обознач.
Св. 2,7х107 до 1х1011 вкл. минус 2000 минус 2000 без обознач.

Требования надежности

Требования стойкости к внешним воздействующим факторам
Фактор Значение фактора
Механическая прочность контактных узлов

на воздействие отрывающей силы

Теплостойкость
при пайке

(260 ± 5) °С в течение (10 ± 1) с

Синусоидальная
вибрация

1 – 5000 Гц; 40 g

Изменение температуры среды

30 мин при минус (60 ± 3) °С;
30 мин при (155 ± 5) °С – для резисторов сопротивлением от 0,15 Ом до 27 МОм;
30 мин при (125 ± 5) °С – для резисторов сопротивлением свыше 27 МОм;
5 циклов

Повышенная влажность воздуха

влажность 98 % при 35 °С - для резисторов сопротивлением от 0,15 Ом до 27 МОм;
влажность 80 % при 25 °С – для резисторов сопротивлением свыше 27 МОм

Характеристики надежности

Минимальная наработка
при Р ≤ Рном., tокр. ≤ 85 °С для резисторов сопротивлением от 0,15 Ом до 27 МОм;
при Р ≤ Рном., tокр. ≤ 70 °С для резисторов сопротивлением свыше 27 МОм

50 000 ч

Срок сохраняемости

30 лет

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением.

Габаритные размеры

Типо-размер Размеры, мм Масса, не более, г
L B H l
0402 1,0±0,1 0,5±0,1 0,3±0,05 0,25±0,05 0,005
0603 1,6±0,15 0,8±0,1 0,40±0,15 0,3±0,2 0,010
0805 2,0±0,2 1,25±0,15 0,4

+0,20

0,4±0,2 0,015

-0,03

1206 3,2

+0,15

1,60±0,15 0,6

+0,20

0,4±0,2 0,020

-0,2

-0,15

1210 3,2±0,2 2,5±0,2 0,6±0,2 0,4±0,2 0,025
2010 5,0±0,2 2,5±0,2 0,6±0,2 0,5±0,25 0,040
2012 5,0±0,2 3,2±0,2 0,6±0,2 0,5±0,25 0,060
2512 6,3±0,2 3,2±0,2 0,6±0,2 0,75±0,45 0,100
4020 10,0±0,2 5,0±0,2 0,6±0,2 1,0±0,5 0,500

Упаковка

Для ручного монтажа:
«П» резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л» резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А» резисторы упаковываются в ленту трехслойную или формованную;
«К» резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Маркировка

Резисторы Р1-12 мощностью 0,063 Вт, а также мощностью 0,125 Вт и 0,25 Вт сопротивлением свыше 27 МОм не маркируют.

При наличии «М» в условном обозначении при заказе на резисторах Р1-12 мощностью 0,1–2,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом
