Р1-40

Резисторы непроволочные мощные общего применения

Р1-40 - постоянные мощные резисторы общего применения, всеклиматического исполнения, неизолированные. Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Таблица №1.
Тип резистора Вид резистора Номинальная мощность рассеяния, Вт ТКС×10-6 1/°С в диапазоне температур от минус 55 до 155 °С Предельное рабочее напряжение, В
Р1-40 ВН 3 ±500 750
СН 5
Таблица №2.
Характеристики Ед. изм. Значение
Гарантированная стабильность в течение 1000 ч. при Р=Рном. и Т=70 ºС - (±5% + 0,1 Ом)
Диапазон сопротивлений (Ряд Е-24 ГОСТ 28884-90) Ом 1 - 1×103
Допускаемое отклонение от номинального сопротивления % ±5; ±10
Диапазон рабочих температур °С от минус 55 до +155
Пониженное атмосферное давление kПа 8,5

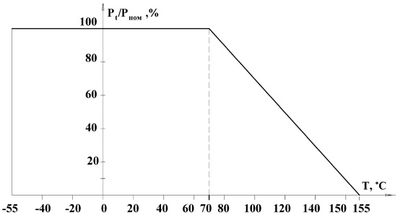

Зависимость мощности рассеяния резисторов (Рt) от температуры (интервал рабочих температур среды минус 55 - 155 °С) приведена на рис. 1.

Рисунок №1. Р1-40

Габаритные размеры

Тип резистора Вид резистора Габаритные размеры, мм
Lmax l Dmax d
Р1-40 ВН 18,5 25 ±0,3 8,8 0,8 ±0,1
СН 28

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, обозначения вида резистора, обозначения номинального сопротивления и допускаемого отклонения, номера ТУ. Например: Резистор Р1-40 ВН - 1,1 Ом ±5,0% - АБШК.434110.026 ТУ.
