С2-33

Резисторы общего применения тонкопленочные

С2-33 - резисторы постоянные непроволочные общего применения всеклиматического неизолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Допускаемые отклонения сопротивления, % ТКС×10-6 1/ °С, не более, в диапазоне температур Группа по ТКС
20 до 200 °С от минус 60 до 20 °С
±1; ±2 ±100 ±300 В
±1; ±2 ±250 ±500 Г
±5; ±10 ±500 ±500 Д
±5; ±10 ±1000 ±1500 Ж
±1000

Предельное рабочее напряжение резисторов должно соответствовать значениям, указанным в нижеследующей таблице.

Таблица №2.
Вид резистора Номинальная мощность рассеяния, Вт Пределы номинальных сопротивлений Предельное рабочее напряжение, В
C2-33 - 0,125 0,125 1 Ом - 3,01 МОм 200
C2-33 - 0,25 0,25 1 Ом - 5,11 МОм 250
C2-33 - 0,5 0,5 0,1 Ом - 5,11 МОм 350
C2-33 - 1 1 1 Ом - 22,0 МОм 500
C2-33 - 2 2 1 Ом - 22,0 МОм 750
Таблица №3.
Характеристики Ед. изм. Значение
Гарантированная стабильность в течение минимальной наработки 20000 ч. при номинальной нагрузке (не более): % ±5; ±10
Уровень шумов мкВ/В 1, 5, 10
Допускаемое отклонение от номинального сопротивления % ±1,0; ±2,0; ±5,0; ±10
Промежуточные значения номинальных сопротивлений для допускаемых отклонений: по ряду Е96 % ±1,0; ±2,0
по ряду Е24 ±5,0; ±10
Диапазон рабочих температур °С от минус 60 до +200
Срок сохраняемости лет 25

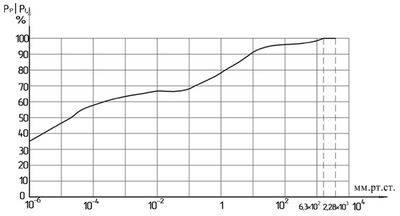

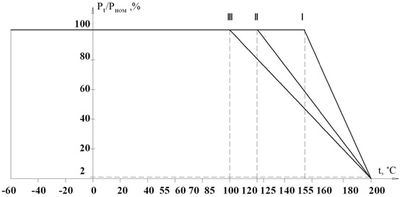

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 200 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.

Рисунок №1. С2-33
Рисунок №2. С2-33

I – для резисторов С2-33 - 0,125; 0,25.

II – для резисторов С2-33 - 0,5.

III – для резисторов С2-33 - 1,0; 2,0.

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L, не более l D, не более d
C2-33-0,125 6,0 20 ±3 2,2 0,6 ±0,1 0,15
C2-33-0,25 7,0 3,0 0,25
C2-33-0,5 10,2 25 ±3 4,2 0,8 ±0,1 1,0
C2-33-1,0 13,0 6,7 2,0
C2-33-2,0 18,5 8,8 3,5

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по уровню шумов (только для групп «А» и «Б»), группы по ТКС, обозначения всеклиматического исполнения «В», буквы «И» для резисторов повышенной стойкости к импульсным нагрузкам, номера ТУ, например: Резистор С2-33 - 1,0 - 220 кОм ±5% - А - Д - В - И ОЖО.467.093 ТУ.
