С2-33Н

Резисторы тонкопленочные общего применения

С2-33Н - резисторы постоянные непроволочные общего применения всеклиматического неизолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Допускаемое отклонение сопротивления, % ТКС×10-6 1/ °С, не более, в диапазоне температур Группа по ТКС
20 до 155 °С от минус 60 до 20 °С
±1; ±2 ±100 ±300 В
±1; ±2 ±250 ±500 Г
±5; ±10 ±500 ±500 Д
±5; ±10 ±1000 ±1500 Ж
±1000
Таблица №2.
Вид резистора Мощность рассеяния, Вт Пределы номинальных сопротивлений Предельное рабочее напряжение, В
C2-33Н-0,125 0,125 1 Ом - 510 МОм 200
C2-33Н-0,25 0,25 1 Ом - 5,11 МОм 250
C2-33Н-0,5 0,5 0,1 Ом - 5,11 МОм 350
C2-33Н-1,0 1,0 1 Ом - 22 МОм 500
C2-33Н-2,0 2,0 1 Ом - 22 МОм 750
Таблица №3.
Характеристики Ед. изм. Значение
Гарантированная стабильность в течение минимальной наработки 20 000 ч. при номинальной нагрузке % ±(5; 10)
Допускаемое отклонение от номинального сопротивления % ±1,0; ±2,0; ±5,0; ±10
Промежуточные значения номинальных сопротивлений для допускаемых отклонений по ряду Е96 % ±1,0; ±2,0;
по ряду Е24 ±5,0; ±10
Диапазон рабочих температур °С от минус 60 до +155
Уровень шумов мкВ/В 1,0; 5,0; 10
Номинальная мощность рассеяния Вт 0,125; 0,25; 0,5; 1; 2
Срок сохраняемости лет 25

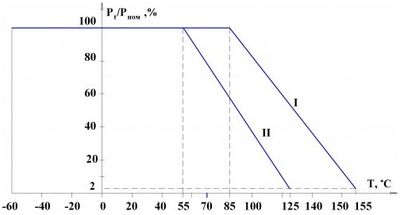

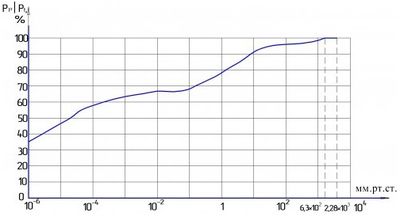

Допустимая мощность рассеяния резисторов (Рt) в интервале рабочих температур среды от минус 60 °С до 155 °С при нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов (Рр) в интервале рабочих давлений от 10-6 мм рт. ст. до 3 кгс/см2 и в интервале температур от минус 60 °С до 155 °С приведена на рисунке 2.

Рисунок №1. С2-33Н
Рисунок №2. С2-33Н

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L не более l D не более d
C2-33Н-0,125 6,0 20 ±3 2,2 0,6 ±0,1 0,15
3,0 0,25
C2-33Н-0,25 7,0
C2-33Н-0,5 10,2 25 ±3 4,2 0,8 ±0,1 1,0
C2-33Н-1,0 13,0 6,7 2,0
C2-33Н-2,0 18,5 8,8 3,5

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения группы по уровню шумов (только для групп «А» и «Б»), группы по ТКС, обозначения всеклиматического исполнения «В», буквы «И» для резисторов повышенной стойкости к импульсным нагрузкам, номера ТУ. Например: Резистор С2-33Н - 1,0 - 220 кОм ±5% - А - Д - В - И ОЖО.467.093 ТУ.
