С2-33Н

Резисторы тонкопленочные общего применения

С2-33Н - резисторы постоянные непроволочные общего применения всеклиматического неизолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Допускаемое отклонение сопротивления, % ТКС×10-6 1/ °С, не более, в диапазоне температур Группа по ТКС
от 20 до 155 °С от минус 60 до 20 °С
±0,5 ±50 ±150 -
±1 ±100 ±300 В
±200 ±500 -
±2 ±200 ±500 -
±5; ±10 ±500 ±1000 -

Уровень шумов резисторов должен быть не более значений указанных в нижеследующей таблице.

Таблица №2.
Пределы номинальных сопротивлений, Ом Уровень шумов, мкВ/В Обозначение группы шумов
от 0,1 до 10×103 включ. 1 А
св. 10×103 до 10×106 включ. 1 А
5 без обозначения
св 10×106 до 22×106 включ. 5 без обозначения
10 Б
Таблица №3.
Характеристики Ед. изм. Значение
Изменение сопротивления в течение 1000 ч при номинальной электрической нагрузке, не более % ±2; ±3
Диапазон сопротивлений Ом 0,1 - 22×106
Допускаемое отклонение от номинального сопротивления % ±0,5; ±1,0; ±2,0; ±5,0; ±10
Промежуточные значения номинальных сопротивлений для допускаемых отклонений: по ряду Е96 % ±0,5; ±1,0; ±2,0
по ряду Е24 ±5,0; ±10
Диапазон рабочих температур °С от минус 60 до + 155
Предельное рабочее напряжение В 200; 250; 350; 500; 750
Номинальная мощность рассеяния Вт 0,125; 0,25; 0,5; 1; 2
Срок сохраняемости лет 25

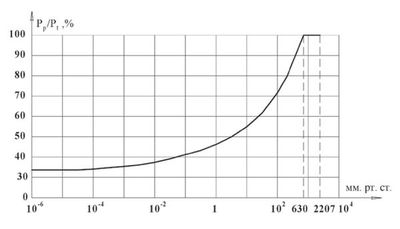

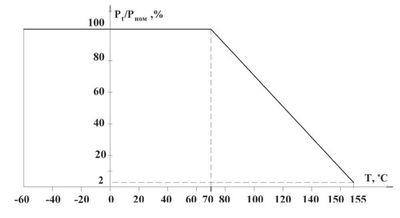

Допустимая мощность рассеяния резисторов (Рt) в интервала рабочих температур среды от минус 60 °С до 155 °С при нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов (Рр) в интервале давлений от 10-6 мм рт. ст. до 3 кгс/см2 в интервале температур от минус 60 °С до 155 °С приведена на рисунке 2.

Рисунок №1. С2-33Н
Рисунок №2. С2-33Н

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм Минимальная наработка, час
L l D d
C2-33Н-0,125 6,0 - 0,75 16+4 2,2 - 0,6 0,6 ±0,1 30 000
C2-33Н-0,25 7,1 -0,9 3,2 -0,75
C2-33Н-0,5 10,8 -1,1 25+5 4,0 -0,75 0,8 ±0,1
C2-33Н-1 13,0 - 1,1 25+5 6,3 -0,9 0,8 ±0,1 25 000
C2-33Н-2 18,0 -1,1 25+5 8,5 -0,9 0,8 ±0,1

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по уровню шумов (только для группы «А»), группы по ТКС (только для группы «В»), номера ТУ например: Резистор С2-33Н - 0,25 - 220 кОм ±1,0% - А - В - ОЖО.467.173 ТУ.
