Р1-32

Резисторы высокоомные, высоковольтные

Р1-32 - резисторы постоянные непроволочные общего применения всеклиматического исполнения, предназначены для работы в электрических цепях постоянного и переменного токов.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов мощностью рассеяния 0,125; 0,5; 1,0 Вт должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Диапазон номинальных сопротивлений, МОм ТКС ×10-6 1/ °С, не более,
в диапазоне температур от 20 до 125 °С
0,01 – 0,47 ±250
0,51 – 0,91 ±500
1 – 9,1 +500 -1000
10 – 68 +500 -2000
75 – 200 -3000
свыше 200 -4000
Таблица №2.
Вид резистора Диапазон номинальных сопротивлений, МОм Предельное рабочее напряжение постоянного/ эффективное значение переменного тока, В
при атмосферном давлении, Па (мм. рт. ст.)
свыше 53 333,33
(400)
от 53 333,33 до 3599
(400 – 27)
от 3599,1 до 1333
(27 – 10)
от 1333,1 до 133,3 (10 – 1)
Р1-32-0,125 1 - 1000 200 200 200 200
Р1-32-0,25 1 - 2000 1000 1000 750 500
Р1-32-0,5 2000 2000 1800 1600
Р1-32-1 0,01 - 1000 10 000 1500 1 500 500
Р1-32-1М 0,01 - 100
Таблица №3.
Характеристики Ед. изм. Значение
Изменение сопротивления в течение минимальной наработки 15000ч. при Р=Рном., не более % +15/ минус 30
Допускаемое отклонение от номинального сопротивления % ±5,0; ±10
Диапазон рабочих температур °С от минус 60 до +125
Номинальная мощность рассеяния Вт 0,125; 0,25; 0,5; 1
95% срок сохраняемости лет 12

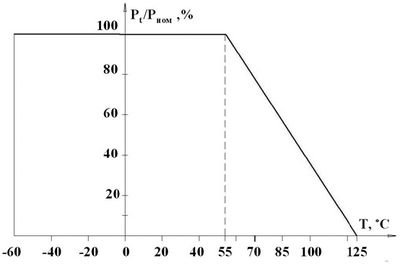

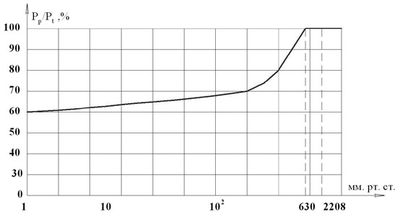

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 125 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды 1,33×10-4 Па до 2,9×105 Па на рисунке 2.

Рисунок №1. Р1-32
Рисунок №2. Р1-32

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L l D d
Р1-32-0,125 6,0 -0,5 20 +5 2,2 -0,4 0,6 ±0,1 0,15
Р1-32-0,25 10,8 -1,3 25 +5 4,2 -0,8 0,8 ±0,1 0,8
Р1-32-0,5
Р1-32-1 28 -2,3 8,6 -1,3 4,5
Р1-32-1М 20 -2,3 3,5

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, номера ТУ. Например: Резистор Р1-32 - 1 - 5,6 МОм ±10% АБШК.434110.018 ТУ.

Примечание: резисторы с номинальным сопротивлением более 200 МОм поставляются при условии дополнительного соглашения с изготовителем.
