Р1-43

Резисторы прецизионные высокоомные

Р1-43 резисторы постоянные непроволочные прецизионные высокоомные, всеклиматического варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Группа по ТКС Пределы номинальных сопротивлений, Мом ТКС×10-6 1/ °С, не более, в диапазоне температур
от 20 до 155 °С от минус 60 до 20 °С
А 1 – 4,99 ±25 ±75
Б 1 – 10 ±50 ±150
В 1 – 20,5 ±100 ±250
Г 5,11-50,5 ±250 ±300
Ж 10,2 – 50,5 ±500 ±700

По согласованию с потребителем возможна поставка резисторов в диапазоне 10-20,5 Мом с ТКС ±50×10-61/°С.

Таблица №2.
Пределы номинальных сопротивлений, МОм(Ряд Е96 ГОСТ 28884-90)* Допускаемые отклонения от номинального сопротивления, %
1 – 4,99 ±0,25; ±0,5; ±1,0
5,11 – 10 ±0,5; ±1,0; ±2,0; ±5,0
10,2 – 20,5 ±1,0; ±2,0; ±5,0
21 – 50,5 ±5,0; ±10

* Допускается изготовление резисторов по ряду Е192 по согласованию с изготовителем.

Таблица №3.
Характеристики Ед. изм. Значение
Изменение сопротивления в течение 2000 ч при Р=Рном. и Т=70 ºС % не превышает величины допускаемого отклонения
Диапазон рабочих температур °С от минус 60 до +125
Минимальная наработка час 25 000
Срок сохраняемости лет 12

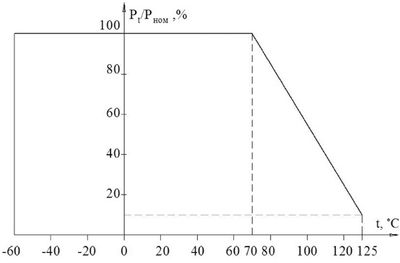

Допустимая мощность рассеяния резисторов (Рt) в интервала рабочих температур среды от минус 60 до 125 °С при атмосферном давлении от 133 Па до 294110 Па приведена на рис. 1

Рисунок №1. Р1-43

Габаритные размеры

Вид резистора Размеры, мм Масса, г., не более Предельное рабочее напряжение, В
Lmax Dmax lmax d
Р1-43-0,062 6,5 2,3 20 0,6±0,1 0,25 200
Р1-43-0,125 8 3,5 20 0,6±0,1 0,3 350
Р1-43-0,25М
Р1-43-0,25 11 4,5 30 0,8±0,1 1 500
Р1-43-0,5М
Р1-43-0,5 14 7,5 30 0,8±0,1 2 700
Р1-43-1,0 20 9,8 30 0,8±0,1 5 1000

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы по ТКС и обозначения технических условий, например: Резистор Р1-43 - 0,125 - 1 МОм ±0,25% - А АБШК.434110.031 ТУ.
