C6-3

Резисторы высокочастотные для коаксиальных линий

C6-3 – резистор постоянный непроволочный высокочастотный всеклиматического неизолированного исполнения, предназначен для использования в аппаратуре СВЧ.

Основные технические характеристики

Таблица №1.
Характеристики Ед. изм. Значение
Гарантированная стабильность в течение 1000 ч при номинальной нагрузке, t=70 ºС % ±2
Номинальное сопротивление Ом 50
Допускаемое отклонение от номинального сопротивления % ±1, ±2
Номинальная мощность рассеяния Вт 1
Предельная рабочая частота ГГц 18
КСВн - 1,5
Диапазон рабочих температур ºС от минус 60 до +125
Температурный коэффициент сопротивления (ТКС) ×10-6 1/ °C ±100
Срок сохраняемости лет 25
Минимальная наработка час 15 000

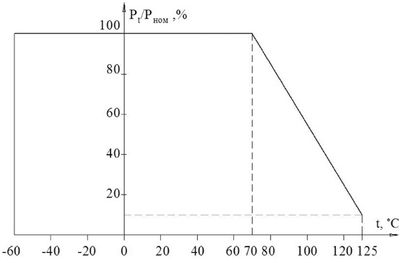

Допустимая мощность рассеяния резисторов в интервале рабочих температур среды от минус 60 до 125 °С и нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов в интервале давлений от 1 мм рт. ст. до 3 кгс/см2 в интервале температур от минус 60 до 125 °С приведена на рисунке 2.

Рисунок №1. C6-3
Рисунок №2. C6-3

Крепление резисторов в аппаратуре:

  • цанговый зажим;
  • под пружину с усилием не более 0,5 кГс на контактную поверхность;
  • зажим в клипсы;
  • зажим контактной поверхности между двумя полуцилиндрами, на одном из которых имеется резиновая прокладка, крепление другой контактной поверхности аналогичное;
  • пайкой за контактные поверхности, паяльником мощностью не более 25 Вт

Габаритные размеры

Тип резистора Габаритные размеры, мм Масса г, не более
L D N d
C6-3 14,8 -0,6 3,1 -0,1 10,8 -0,6 2,55 -0,1 0,4

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения типа, полного обозначения номинального сопротивления и допускаемого отклонения, всеклиматического исполнения резисторов - буквы «В» и обозначения ТУ, например: Резистор С6-3 - 1 - 50 Ом ±2% - В ОЖ0.467.101 ТУ.
