Р1-85

Чип-резисторы сверхвысокочастотные

Р1-85 – резисторы сверхвысокочастотные постоянные непроволочные, защищенные, для поверхностного монтажа, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в аппаратуре всех групп исполнения согласно ГОСТ РВ 20.39.304. Вид климатического исполнения – для внутреннего монтажа согласно ГОСТ РВ 20.39.414.1.

Основные технические характеристики

Таблица №1.
Вид резистора Группа по ТКС Диапазон номинальных сопротивлений, Ом ТКС ×10 1/°С, не более, в интервале температур
от 20 °С до 155 °С для резисторов мощностью до 1 Вт включительно; от 20°С до 130°С для резисторов мощностью свыше 1 Вт От минус 60°С до 20°С
Р1-85-0,1;
Р1-85-0,125;
Р1-85-0,25;
Р1-85-0,5;
Р1-85-1
Л Св. 100 до 1×105 ±50 ±200
М Св. 100 до 1×105 ±100 ±200
М1 Св. 1,5×103 до 1,5×104 ±100 ±100
Т От 1 до 1×105 ± 250 ± 250
У От 1 до 1×105 ±500 ±500
Р1-85-3;
Р1-85-5;
Р1-85-10;
Р1-85-3-1;
Р1-85-5-1;
Р1-85-10-1
Т 50; 100 ±250 ±250
У ±500 ±500
Таблица №2.
Наименование параметра Ед. изм. Значение
Диапазон номинальных сопротивлений Исполнение 1 Ом 1,0–105 (ряд Е48), 50
Исполнение 2 25; 50; 100; 500
Исполнение 3 50
Номинальная мощность рассеяния Вт 0,1–10,0
Допускаемое отклонение от номинального сопротивления % ±0,5; ±1; ±2; ±5
Рабочий диапазон частот (оценка значений выполнена для резисторов с номинальным значением сопротивления 50 Ом по уровню КСВН=1.3 на тестовых платах из материала RO4003C толщиной 0,5 мм. При других условиях монтажа с другими номинальными значениями сопротивления возможно расширение диапазона рабочих частот до 20 ГГц). * По уровню КСВН = 1,5 Р1-85-0,1 ГГц 4,0
Р1-85-0,125 4,0
Р1-85-0,25 3,0
Р1-85-0,5 2,0
Р1-85-1 1,3
Р1-85-3 3,0
Р1-85-5 2,0
Р1-85-10 1,3
Р1-85-3-1 7,5*
Р1-85-5-1 6,5*
Р1-85-10-1 4,5*
Диапазон рабочих температур °С от минус 60 до +155
Повышенная температура среды при эксплуатации при номинальной мощности рассеяния Исполнение 1 °С 85
Исполнение 2, 3 100
Стабильность за 1000 ч, не более % ±2
Р1–85
Р1–85

Требования надежности

Для резисторов с Рном.≤1 Вт
Для резисторов с Рном.>1 Вт
Минимальная наработка, ч,в течение срока службы 25 летРежимИнтенсивность отказов λ, 1/ч, не более
15000P≤Pном; tокр. ≤85 °C1х10-6
50000ном; tокр. ≤50 °C/td>5х10-7
Минимальная наработка, ч,в течение срока службы 25 летРежимИнтенсивность отказов λ, 1/ч, не более
30000P≤Pном; tокр. ≤85 °C5х10-7
150000ном; tокр. ≤50 °C/td>1х10-7

Способы монтажа

Р1-85-0,1; Р1-85-0,125; Р1-85-0,25; Р1-85-0,5; Р1-85-1,0
Р1-85-3,0; Р1-85-5,0; Р1-85-10
Р1-85-3,0-1; Р1-85-5,0-1; Р1-85-10-1
Р1–85
Р1–85
Р1–85

Габаритные размеры

Р1-85-0,1; Р1-85-0,125; Р1-85-0,25; Р1-85-0,5; Р1-85-1,0 (Исполнение 1)
Р1-85-3,0; Р1-85-5,0; Р1-85-10
(Исполнение 2)
Р1-85-3,0-1; Р1-85-5,0-1; Р1-85-10-1 (Исполнение 3)
Р1–85
Р1–85
Р1–85
Вид резистора Типоразмер Номинальная мощность рассеяния, Вт Размеры, мм Масса, г, не более Исполнение
L B H a a1 b l l1
Р1-85-0,1 0603 0,1 1,6 ±0,15 0,8 ±0,1 0,4 ±0,15 0,3 ±0,2 0,3 ±0,2 - 0,3 ±0,2 0,3 ±0,2 0,01 1
Р1-85-0,125 0805 0,125 2,0 ±0,2 1,25 ±0,15 0,4 ±0,2 0,4 ±0,2 0,4 ±0,2 - 0,4 ±0,2 0,4 ±0,2 0,015
Р1-85-0,25 1206 0,25 3,2 ±0,2 1,6 ±0,2 0,6 ±0,2 - 0,02
Р1-85-0,5 2010 0,5 5,0 ±0,2 2,5 ±0,2 0,5 ±0,25 0,5 ±0,25 - 0,5 ±0,25 0,5 ±0,25 0,05
Р1-85-1,0 2512 1,0 6,3 ±0,2 3,2 ±0,2 0,75 ±0,45 0,75 ±0,45 - 0,75 ±0,45 0,75 ±0,45 0,2
Р1-85-3,0 1206 3,0 3,2 ±0,2 1,6 ±0,2 0,5 ±0,25 0,5 ±0,25 0,9 ±0,15 0,4 ±0,2 0,4 ±0,2 0,02 2
Р1-85-5,0 2010 5,0 5,0 ±0,2 2,5 ±0,2 0,8 ±0,25 0,8 ±0,25 2,4 ±0,15 0,5 ±0,25 0,5 ±0,25 0,05
Р1-85-10 2512 10 6,3 ±0,2 3,2 ±0,2 1,0 ±0,25 1,0 ±0,25 3,0 ±0,15 0,75 ±0,45 0,75 ±0,45 0,2
Р1-85-3,0-1 1206 3,0 3,2 ±0,2 1,6 ±0,2 0,5 ±0,25 1,6 ±0,15 - 0,4 ±0,2 0,4 ±0,2 0,02 3
Р1-85-5,0-1 2010 5,0 5,0 ±0,2 2,5 ±0,2 0,9 ±0,25 3,2 ±0,2 - 0,05
Р1-85-10-1 2512 10 6,3 ±0,2 3,2 ±0,2 1,0 ±0,25 4,8 ±0,25 - 0,5 ±0,25 0,2

Упаковка

Резисторы, предназначенные для автоматизированной сборки, упаковывают в трехслойную или формованную ленту в соответствии с ГОСТ РВ 20.39.412.

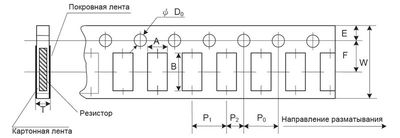

Трехслойная лента

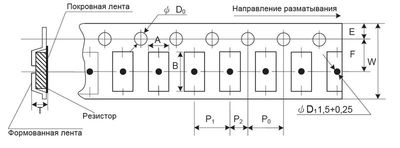

Формованная лента
Р1–85
Р1–85
Характерные размеры трехслойной/формованной ленты
Вид резистора Вид ленты A, мм B, мм W, мм E, мм F, мм P0, мм P1, мм P2, мм ØD0, T, мм, не более
Р1-85-0,1 трехслойная 1,20±0,2 2,0±0,2 8,0±0,3 1,75±0,1 3,5±0,05 4,0±0,1 4,0 2,0±0,05 1,5±0,1 1,5
Р1-85-0,125 1,65±0,2 2,4±0,2
Р1-85-0,25; Р1-85-3; Р1-85-3-1 1,90±0,2 3,5±0,2
Р1-85-0,5; Р1-85-5; Р1-85-5-1 формованная 2,5±0,03 6,0±0,03 12,0±0,3 1,1
Р1-85-1; Р1-85-10; Р1-85-10-1 4,1±0,02 7,3±0,02 1,3

При количестве резисторов в ленте от 500 шт. возможна поставка в катушках.

Р1–85

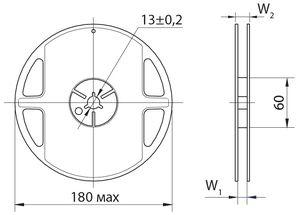

Характерные размеры катушки
Вид резистора Тип упаковки из непрерывных лент W1, мм W2, мм, не более
Р1-85-0,1
Р1-85-0,125
Р1-85-0,25
Р1-85-3; Р1-85-3-1
Трехслойная 8,4+1,5 14,4
Р1-85-0,5
Р1-85-1
Р1-85-5; Р1-85-5-1
Р1-85-10; Р1-85-10-1
Формованная 12,4+2,0 18,4

Резисторы, предназначенные для ручной сборки аппаратуры, упаковывают в полиэтиленовый пакет.

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы ТКС и обозначения настоящих ТУ. Например: Резистор Р1–85–0,125 – 4,7 кОм ± 5% - М РКМУ.434110.007 ТУ.
