Р1-87

Резисторы сверхвысокочастотные для полосковых линий

Р1-87 – резисторы мощные сверхвысокочастотные, защищенные, предназначены для работы с теплоотводом в широкополосных узлах высокочастотной аппаратуры, в цепях деления и суммирования мощности, а также в качестве оконечных нагрузок. Вид климатического исполнения для внутреннего монтажа согласно ГОСТ РВ 20.39.414.1.

Основные технические характеристики

Таблица №1.
Характеристики Ед. изм. Значение
Диапазон сопротивлений Ом 12,5–150
Номинальная мощность рассеяния Вт 30–800
Допускаемое отклонение от номинального сопротивления % ±1; ±2; ±5
Рабочий диапазон частот для мощности рассеяния 30 Вт ГГц 4,0
75 Вт 2,0
630 Вт 0,3
800 Вт 0,1
Температурный коэффициент сопротивления (ТКС) ×10-6 1/°С ±200
Диапазон рабочих температур °С от минус 60 до +150
Повышенная температура среды при эксплуатации
при номинальной мощности рассеяния
°С 100*
Стабильность за 1000 ч % ±(3–5)

* - При температуре теплоотвода не более 100 °С

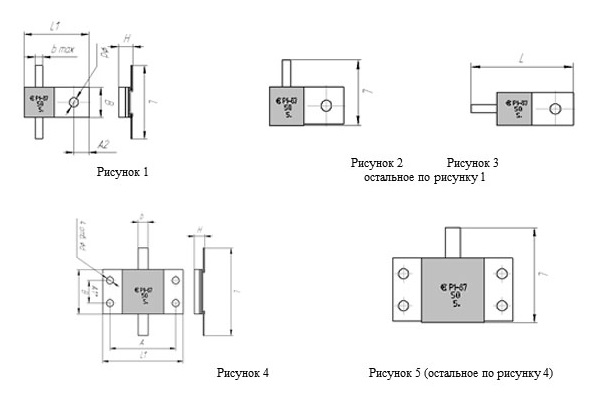

Габаритные размеры

Вид резистора Номин. мощность рассеяния, Вт Размеры, мм Масса, г, не менее Рис.
L L1 B H A A1 A2 b d
Р1-87-30 30 23±3 13+0,5/-0,43 6+0,5/-0,12 3+0,5/-0,2 - - 3 1,5 2,8 2,0 1
Р1-87-30-1 14,5±3 2
Р1-87-30-1.2 21,5±3 3
Р1-87-75 75 26±3 14+0,5/-0,43 9+0,5/-0,15 4,5+0,5/-0,2 3,8 1,5 4,1 4,5 1
Р1-87-75-1 17,5±3 2
Р1-87-630 630 40±3 42+0,5/-0,62 19+0,5/-0,21 4,8+0,5/-0,2 34 11 - 6 3,2 30 4
Р1-87-630-1 29,5±3 5
Р1-87-800 800 46±3 48+0,5/-0,62 25+0,5/-0,21 5+0,5/-0,2 39,4 12,7 6 4,2 38 4
Р1-87-800-1 35,5±3 5

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», обозначения вида, величины номинального сопротивления и допускаемого отклонения, обозначения настоящих ТУ, например: Резистор Р1-87-75 - 100 Ом ±5% РКМУ.434110.006 ТУ.
