КИФ

Чип-индуктивности проволочные высокочастотные и сверхвысокочастотные КИФ

Проволочные высокочастотные и сверхвысокочастотные чип-индуктивности с ферритовым сердечником, предназначенные для работы в электрических цепях постоянного и переменного токов.

Основные технические характеристики

Основные характеристики КИФ
Номинальная индуктивность (L), нГн 20–22000
Допускаемое отклонение индуктивности, ±% 5; 10; 20; 30
Добротность (Q) ≥10
Минимальная резонансная частота, ГГц 0,01–3,50
Сопротивление обмотки постоянному току (R), Ом 0,07–10,0
Допустимый ток обмотки, мА 120–2100
Диапазон рабочих температур от минус 60 до +100 °С
Типо-размер
в дюймах
(в мм)
Номинальная индуктивность L, нГн @ частота измерения Допускаемое отклонение индуктивности, ±% Добротность Q,
не менее
@ частота измерения
Мин. резонансная частота, ГГц Сопротивление обмотки постоянному току R,
не более, Ом
Допустимый ток обмотки, мА
0402 (1005) 20 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 2,600 0,07 1600
22 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 2,500 0,08 1300
33 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 2,300 0,08 1400
36 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 2,300 0,10 1300
39 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 2,200 0,14 830
51 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 1,930 0,10 1100
56 @ 7,9 МГц 5; 10; 20 8 @ 25 МГц 1,900 0,12 1000
72 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,650 0,12 1000
78 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,600 0,16 970
100 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,400 0,19 900
140 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,220 0,31 630
180 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,150 0,34 560
200 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,000 0,53 400
220 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 1,150 0,64 380
250 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 0,900 0,43 520
270 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 0,860 0,66 360
300 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 0,860 0,50 420
330 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 0,820 0,67 350
360 @ 7,9 МГц 5; 10; 20 8 @ 7,9 МГц 0,810 0,80 360
0603 (1608) 15 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 3,500 0,05 2100
33 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 2,300 0,06 1900
47 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 2,250 0,08 1700
72 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 1,800 0,12 1500
110 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 1,230 0,12 1600
120 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 1,150 0,17 1400
240 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,900 0,27 850
270 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,750 0,28 680
360 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,700 0,33 650
420 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,685 0,50 610
470 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,575 0,58 610
560 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,515 0,60 530
680 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,530 0,65 490
820 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,325 0,75 420
1000 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,400 0,80 400
2200 @ 7,9 МГц 5; 10; 20 10 @ 7,9 МГц 0,085 3,00 320
0805 (2012) 110 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 1,260 0,09 940
680 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,425 0,70 660
1000 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,355 0,60 650
1200 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,375 0,96 440
1500 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,285 1,12 390
1800 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,300 1,20 370
2200 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,105 1,47 350
2700 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,100 1,70 320
3300 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,085 1,80 330
4700 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,055 2,20 280
6800 @ 7,9 МГц 5; 10; 30 13 @ 7,9 МГц 0,035 2,80 240
10000 @ 2,5 МГц 5; 10; 30 13 @ 2,5 МГц 0,019 3,30 230
15000 @ 2,5 МГц 5; 10; 30 13 @ 2,5 МГц 0,015 6,30 150
22000 @ 2,5 МГц 5; 10; 30 13 @ 2,5 МГц 0,010 10,00 120

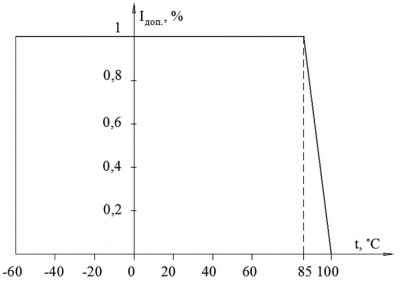

Допустимый ток при эксплуатации чип индуктивностей для диапазона рабочих температур окружающей среды приведен на рисунке 1.

Рисунок №1. КИФ

Модели S-параметров

Габаритные размеры

Типоразмер
в дюймах
(в мм)
Материал финишного покрытия контактных площадок Размеры, в мм Масса, не более,
г
L,
не более
B,
не более
H,
не более
D,
не более
G,
не более
C F
0402 (1005) О (Олово) 1,19 0,70 0,62 0,35 0,7 0,5±0,05 0,21±0,03 0,0014
0603 (1608) О (Олово) 1,83 1,15 1,0 0,55 1,1 0,77±0,05 0,28±0,05 0,006
0805 (2012) О (Олово) 2,29 1,73 1,46 0,85 1,23 1,27±0,05 0,48±0,05 0,019

Условное обозначение при заказе

Условное обозначение чип-индуктивностей при заказе и в конструкторской документации другой продукции должно состоять: из слов «Чип-индуктивность», обозначения типа чип индуктивности, обозначения типоразмера в мм, полного обозначения номинальной индуктивности и допускаемого отклонения индуктивности, обозначения материала финишного покрытия контактных площадок, обозначения ТУ. Например: КИФ 2012-680 нГн ±5% О-А РКМУ.671340.001 ТУ.
