Р2‑105

Резисторы постоянные фольговые сверхнизкоомные безындуктивные

Р2-105 – резисторы постоянные фольговые сверхнизкоомные безындуктивные, предназначенные для работы в электрических цепях постоянного и переменного токов.

Резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки (монтажа) аппаратуры.

Основные технические характеристики

Таблица №1.
Вид резистора (типоразмер) Номинальная мощность рассеяния, Вт Диапазон номинального сопротивления, Ом (ряд Е12) Допускаемое отклонение сопротивления, % Предельный рабочий ток, А Диапазон рабочих температур, °С Минимальная наработка
Р2-105-0,033 (0603) 0,033 0,01–0,1 ±5,0 0,57–1,8 От минус 60 до 125 15000
Р2-105-0,1 (0805) 0,1 0,01–0,1 ±5,0 1–3,1
Р2-105-0,25 (1206) 0,25 0,01–0,1 ±5,0 1,58–5
Р2-105-0,4 (2010) 0,4 0,001–0,01 ±5,0 6,3–20
Р2-105-0,4 (2010) 0,4 0,012–0,1 ±5,0 2–5,77
Р2-105-0,75 (2512) 0,75 0,01–0,047 ±5,0 0,86–8,66
0,056-1 ±1,0; ±2,0; ±5,0
Р2-105-2 (2512) 2,0 0,001–0,01 ±5,0 14,1–44,7

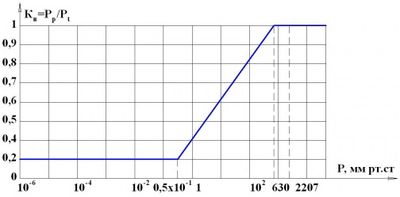

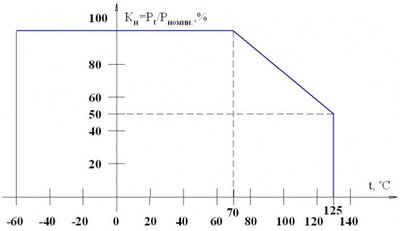

Допустимая мощность рассеяния резисторов приведена на рисунке 1 для всего интервала температур среды при эксплуатации от минус 60 °C до 125 °C. Допустимая мощность рассеяния резисторов для всего интервала рабочих давлений окружающей среды от 1,33×10–4 до 2,9×10–5 Па (от 10–6 до 2207 мм рт. ст.) приведена на рисунке 2.

Рисунок №1. Р2‑105
Рисунок №2. Р2‑105

Габаритные размеры

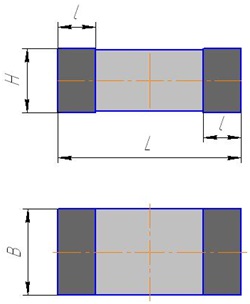

Рисунок №3.
Рисунок №4.
Вид резистора (типоразмер) Номинальная мощность рассеяния, Вт Диапазон номинального сопротивления, Ом Размеры в миллиметрах Масса, г, не более Рис.
L B H l
Р2-105-0,033 (0603) 0,033 0,01–0,1 1,6±0,2 0,8±0,2 0,5±0,2 0,35±0,2 0,005 3
Р2-105-0,1 (0805) 0,1 0,01–0,1 2,0±0,2 1,25±0,2 0,45±0,2 0,01
Р2-105-0,25 (1206) 0,25 0,01–0,1 3,2±0,2 1,6±0,2 0,6±0,25 0,7±0,35 0,03
Р2-105-0,4 (2010) 0,4 0,001–0,01 5,0±0,2 2,5±0,2 1,1±0,6 0,1 4
Р2-105-0,4 (2010) 0,4 0,012–0,1 3
Р2-105-0,75 (2512) 0,75 0,01–1,0 6,3±0,2 3,2±0,2 1,3±0,8 0,15
Р2-105-2 (2512) 2,0 0,001–0,01 4

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять: из слова «Резистор», обозначения вида резистора, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения «А» для резисторов, предназначенных для автоматизированной сборки (монтажа) аппаратуры, обозначения ТУ, например: Резистор Р2‑105‑0,25-0,012 Ом ±5 % А РКМУ.434150.001 ТУ.
