Р1-150

Резисторы мощные

Р1-150А, Р1-150Б, Р1-150В, Р1-150Г

Резисторы постоянные непроволочные мощные с принудительным охлаждением, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

Категории качества:
«ОТК»,
«ВП» - в разработке (начало производства 2019 г.)

Основные технические характеристики

Тип резистора Номинальная мощность рассеяния, Вт Диапазон значений номинальных сопротивлений, Ом Допускаемое отклонение сопротивления от номинального значения, ± % Предельное рабочее напряжение, В
Р1-150А 50 0,1–0,91
1–91
100–106
5; 10 2; 5; 10 1; 2; 5; 10 300
Р1-150Б 20
Р1-150В 50
Р1-150Г 30

Требования надежности

Характеристики надежности
Минимальная наработка
при Р ≤ Рном., tокр. ≤ 25 °С

25000 ч
Срок сохраняемости 25 лет

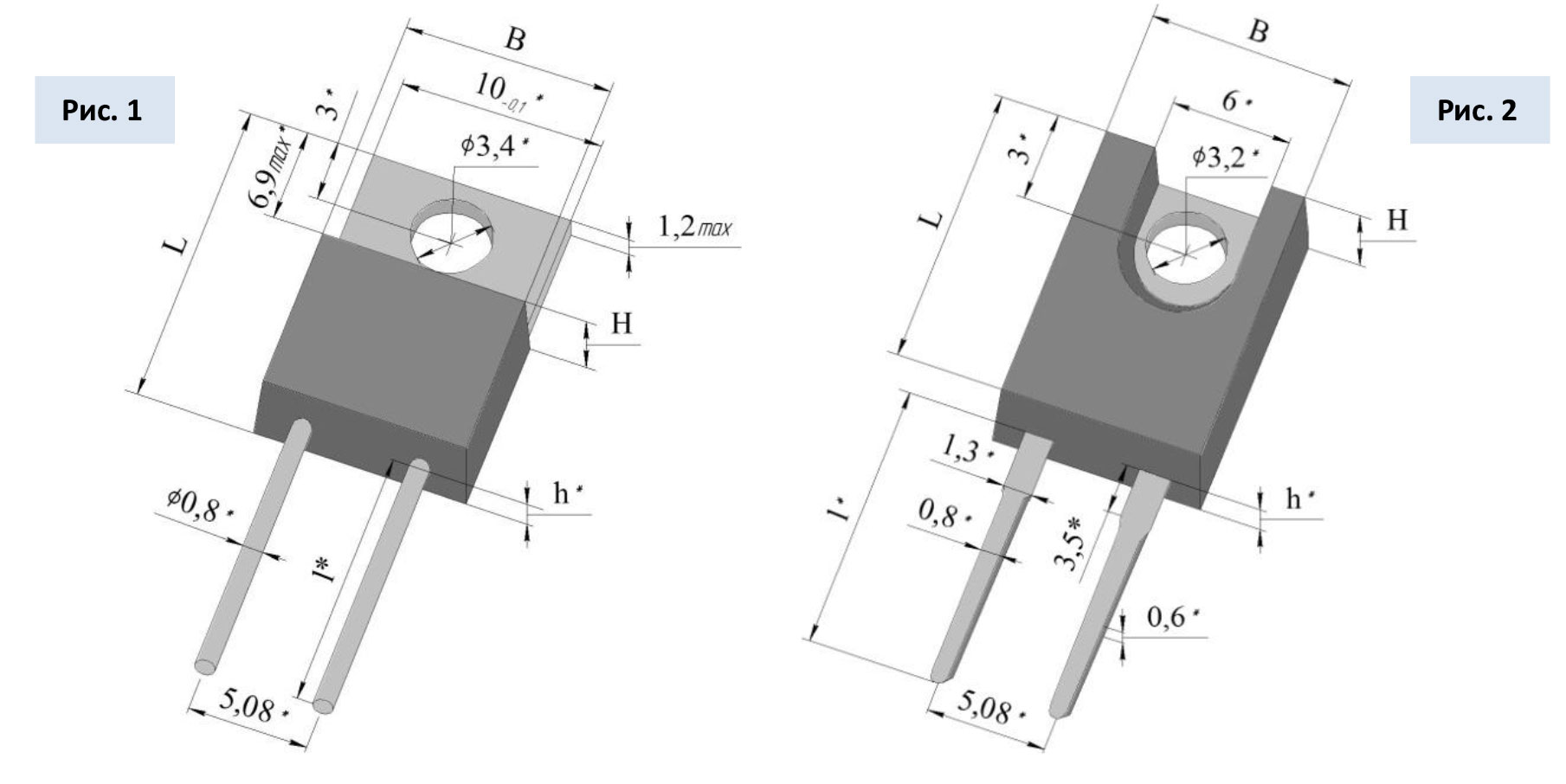

Габаритные размеры

Тип Мощность (с принудительным охлаждением), Вт Размеры, мм (* - размеры для справок) Масса, г, не более Рис.
L B H l* h*
Р1-150А 50 16,5+0,2 10,7max 4,8max 13,7 2,5 3 1
Р1-150Б 20 4,5max
Р1-150В 50 3,6max 12,7 2,0 3 2
Р1-150Г 30 3,5max
