Р1-16М

Чип-резисторы прецизионные тонкопленочные

Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Резисторы изготавливают 2 типов:

  • Р1-16М – резисторы незащищенные;
  • Р1-16МП – резисторы защищенные.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Вид Номинальная мощность рассеяния, Вт Диапазон сопротивлений, Ом, по ряду Е96, Е192 Допускаемое отклонение сопротивления, ± % Предельное рабочее напряжение (ампл. значение), В
Р1-16М-0,03 0,03 св. 49,9 до 30,1×103 0,5; 1,0; 2,0 25
Р1-16М-0,05
Р1-16МП-0,062
0,05
0,062
св. 5,11 до 5,11×105 вкл.
св. 24,9×103 до 1×105 вкл.
0,5; 1,0; 2,0
0,1; 0,25; 0,5; 1,0; 2,0
50
Р1-16М-0,062
Р1-16МП-0,125
0,062
0,125
св. 5,11 до 5,11×105 вкл.
св. 24,9×103 до 1×105 вкл.
0,5; 1,0; 2,0
0,1; 0,25; 0,5; 1,0; 2,0
50
100
Р1-16М-0,125
Р1-16МП-0,25
0,125
0,25
от 1 до 2×106 вкл.
св. 10 до 1×105 вкл.
св. 100 до 1×104 вкл.
0,5; 1,0; 2,0
0,1; 0,25; 0,5; 1,0; 2,0
0,05; 0,1; 0,25; 0,5; 1,0; 2,0
100
150
Р1-16М-0,25
Р1-16МП-0,5
0,25
0,5
от 1 до 3×106 вкл.
св. 10 до 1×106 вкл.
св. 100 до 1×104 вкл.
0,5; 1,0; 2,0
0,1; 0,25; 0,5; 1,0; 2,0
0,05; 0,1; 0,25; 0,5; 1,0; 2,0
150
200
Р1-16М-0,5
Р1-16МП-1,0
0,5
1,0
от 1 до 3×106 вкл.
св. 10 до 1×106 вкл.
св. 100 до 1×104 вкл.
0,5; 1,0; 2,0
0,1; 0,25; 0,5; 1,0; 2,0
0,05; 0,1; 0,25; 0,5; 1,0; 2,0
150
200

Таблица №2.
Диапазон сопротивлений, Ом Допускаемые отклонения сопротивления, ± % Температурный коэффициент сопротивления (ТКС), 10-6 °C-1 Группа по ТКС
от 20 до 155 °С от минус 60 до 20 °С
св. 100 – 1×104 0,05; 0,1; 0,25 ±5 ±50 Г
св. 10 – 1×106 0,1; 0,25; 0,5 ±10 ±50 Д
св. 10 – 1×106 0,25; 0,5 ±25 ±50 Ж
от 1 – 3×106 0,5; 1,0; 2,0 ±50 ±150 Л
от 1 – 3×106 0,5; 1,0; 2,0 ±100 ±150 М

Таблица №3.
Диапазон сопротивлений, Ом Уровень шумов, мкВ/В, не более
св. 1?104 до 1?105 вкл. 0,5; 1
св. 1?105 до 3?106 вкл. 1

Требования стойкости к внешним воздействующим факторам
Фактор Значение фактора
Механическая прочность контактных узлов на воздействие сдвигающей силы
Теплостойкость
при пайке
(260 ± 5) °С в течение (4–5) с
Синусоидальная
вибрация
1 – 500 Гц; 10 g
Изменение температуры среды 30 мин при минус (60 ± 3) °С; 30 мин при:
(85 ± 5) °С – для Р1-16М с допуск. откл. ±0,05%; ±0,1%;
(125 ± 5) °С – для Р1-16М с допуск. откл. ±(0,25–2)%;
(155 ± 5) °С – для Р1-16МП;
5 циклов
Повышенная влажность воздуха влажность 98 % при температуре 25 °С

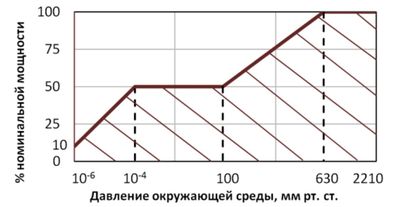

Рисунок №1. Р1-16М, Р1-16МП

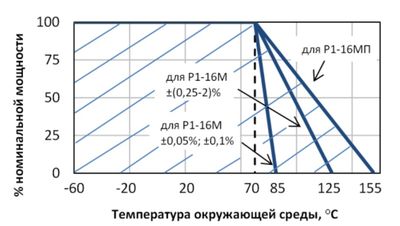

Рисунок №2. Р1-16М, Р1-16МП

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный групповыми методами пайки.

Габаритные размеры

Вид Типо-размер Размеры, мм Масса, не более, г
H L B L
Р1-16М-0,03 0402 0,35±0,15 1,0±0,1 0,5±0,1 0,2±0,1 0,001
Р1-16М-0,05; Р1-16МП-0,062 0603 0,5±0,2 1,6±0,2 0,8±0,15 0,3±0,2 0,002
Р1-16М-0,062; Р1-16МП-0,125 0805 0,7±0,2 2,0±0,25 1,25±0,2 0,4±0,2 0,02
Р1-16М-0,125; Р1-16МП-0,25 1206 0,5±0,2 3,1±0,2 1,55±0,15 0,4±0,2 0,03
Р1-16М-0,25; Р1-16МП-0,5 2010 0,5±0,2 5,0±0,2 2,5±0,2 0,5±0,25 0,05
Р1-16М-0,5; Р1-16МП-1,0 2512 0,5±0,2 6,3±0,2 3,2±0,2 0,5±0,25 0,06

Упаковка

Для ручного монтажа резисторы упаковываются россыпью в полиэтиленовый пакет.

Для автоматизированного монтажа (при наличии соответствующего указания в договоре на поставку) резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку (не менее 500 штук) либо упакованную в полиэтиленовый пакет (менее 500 штук).

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, уровня шумов, группы ТКС, обозначения ТУ, например: Резистор Р1-16М - 0,125 Вт - 1 кОм ±0,5% -0,5 - Ж - АБШК.434110.013 ТУ.
