С2-29М

Резисторы малогабаритные прецизионные тонкопленочные

С2-29М - резисторы постоянные непроволочные всеклиматического изолированного и неизолированного исполнения, с повышенной в два раза удельной мощностью рассеяния относительно серийно выпускаемых резисторов С2-29В.

Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Диапазон сопротивлений, Ом ТКС × 10-6 1/ºС, не более (группа ТКС) Допускаемое отклонение от номинального сопротивления, %
от 10 до 988 ±10 (С); ±25 (А); ±50 (Б) ±0,1; ±0,25; ±0,5; ±1,0
1×103 ÷1× 105 ±10 (С); ±25 (А); ±50 (Б) ±0,05; ±0,1; ±0,25; ±0,5; ±1,0
1,01×105 ÷ 1× 106 ±25 (А); ±50 (Б) ±0,1; ±0,25; ±0,5; ±1,0
1,01×106 ÷ 5,11× 106 ±50 (Б); ±100 (В) ±0,25; ±0,5; ±1,0
  • по специальным заказам возможна поставка резисторов с ТКС ±5 × 10-6 1/ºС в диапазоне (10 Ом - 100 кОм).
  • по специальным заказам возможна поставка резисторов 0,125 Вт в диапазоне до 5,11 МОм, резисторов 0,25 Вт в диапазоне до 10 МОм.
Таблица №2.
Характеристики Ед. изм. Значение
Изменение сопротивления в течение 2000 ч при номинальной электрической нагрузке % не превышает величины допустимых отклонений
Диапазон сопротивлений (по ряду Е 192) Ом 10 - 5,11×106
Допускаемое отклонение от номинального сопротивления % ±0,05; ±0,1; ±0,25; ±0,5; ±1,0
Диапазон рабочих температур °С от минус 60 до + 155
Максимальное рабочее напряжение В 200; 300
Минимальная наработка с сохранением стабильности ±0,5% час 25 000
Мощность рассеяния Вт 0,125; 0,25
Срок сохраняемости лет 25
Уровень шумов мкВ/В 0,5; 1,0

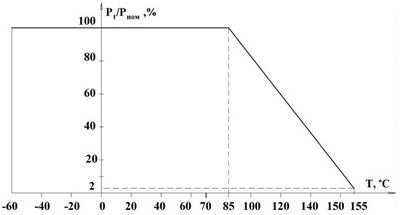

Допустимая мощность рассеяния резисторов (Рt) для всего интервала рабочих температур среды от минус 60°С до 155°С приведена на рисунке 1.

Рисунок №1. С2-29М

Габаритные размеры

Вид резистора и конструктивное исполнение Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L, не более D, не более l d
C2-29М -0,125 6,0 2,2 16 +4 0,6 ±0,1 0,15
C2-29М -0,25 7,0 3,5 0,25
C2-29М -0,125 И 6,5 2,3 0,25
C2-29М -0,25 И 8,0 3,5 0,3

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по ТКС, номера ТУ и дополнения. Например: Резистор С2-29М - 0,25 - 220 кОм ±0,5% - А - ОЖО.467.130 ТУ Дополнение 2.
