С2-29С

Резисторы сверхпрецизионные тонкопленочные

С2-29С - резисторы постоянные непроволочные сверхпрецизионные всеклиматического изолированного и неизолированного вариантов исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Диапазон сопротивлений, Ом ТКС × 10-6 1/ºС, не более (группа ТКС) Допускаемое отклонение от номинального сопротивления, %
от 10 до 98,8 ±5 (Д); ±10 (С); ±25 (А); ±50 (Б) ±0,05; ±0,1; ±0,25; ±0,5
от 100 до 249 ±5 (Д); ±10 (С); ±25 (А); ±50 (Б) ±0,02; ±0,05; ±0,1; ±0,25; ±0,5
от 252 до 1×105 ±5 (Д); ±10 (С, С1*); ±25 (А); ±50 (Б) ±0,01; ±0,02; ±0,05; ±0,1; ±0,25; ±0,5
св. 1×105 до 1×106 ±25 (А); ±50 (Б) ±0,05; ±0,1; ±0,25; ±0,5

* Резисторы с ТКС ±10×10-6 1/°С (группа С1) в интервале температур от минус 40 °С до 70 °С выпускаются в диапазоне (499 - 10×103) Ом.

Изменение сопротивления в течении наработки соответствует значениям установленным в нижеследующей таблице

Таблица №2.
Диапазон сопротивлений, Ом Предельный режим эксплуатации при температуре, ºС Изменение сопротивления, %, не более
за 2 000 ч. за 10 000 ч. за 25 000 ч.
от 252 до 1×105 70 ±0,01 ±0,05 ±0,25
от 10 до 249 70 ±0,05 ±0,1 ±0,5
св. 1×105 до 1×106
Таблица №3.
Характеристики Ед. изм. Значение
Диапазон сопротивлений Ом 10 - 1×106
Уровень шумов мкВ/В 0,5; 1,0
Диапазон рабочих температур °С от минус 60 до +125
Предельное рабочее напряжение В 200; 350
Номинальная мощность рассеяния Вт 0,062; 0,125; 0,25
Срок сохраняемости лет 15

Допустимая мощность рассеяния резисторов (Pt) в интервале рабочих температур от минус 60 °С до 125 °С при нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов (Pp) в интервале давлений от 10-6 мм рт. ст. до 3кгс/см2 приведена на рисунке 2.

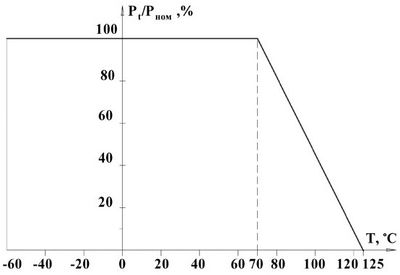

Рисунок №1. С2-29С

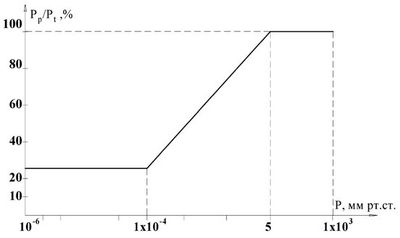

Рисунок №2. С2-29С

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L, не более D, не более l d
С2-29С - 0,062 (И) 6,0 2,3 20,0 0,6 ± 0,1 0,25
С2-29С - 0,125 (И) 8,0 3,5 0,3
C2-29С - 0,25 (И) 11,0 4,5 25 +5 0,8 ± 0,1 1,0

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по ТКС, номера ТУ и допол нения. Например: Резистор С2-29C - 0,25 - 220 кОм ±0,5% - А - ОЖО.467.130 ТУ Дополнение 1.
