Тепловая чип-перемычка ТПИ для поверхностного монтажа

АО «НПО «ЭРКОН» предлагает тепловые чип-перемычки для поверхностного монтажа с электрически изолированными контактными площадками (рисунок 1).

Рисунок 1. Тепловые чип-перемычка ТПИ

Тепловая перемычка ТПИ – новый компонент, позволяющий разработчикам:

• обеспечить теплоперенос от перегретых компонентов и выровнять общее тепловое поле;
• обеспечить электрическую изоляцию перегретого компонента и теплоотвода (в том числе высоковольтных компонентов);
• увеличить плотность монтажа за счет электрической изоляции при использовании единого теплоотвода.

Типоразмер в дюймах	Тепловое сопротивление, °С/Вт	Размеры, в мм				Масса, не более, г
		L	B	H	I
0505	24	1,25±0,1	1,25±0,1		0,2	0,006
0505-1	10					0,011
0603	31	1,6±0,2	0,8±0,15		0,2	0,004
0603-1	19					0,008
0805	25	2,0±0,2	1,25±0,2		0,2	0,008
0805-1	10					0,021

Тепловые перемычки ввиду нормированного переходного теплового сопротивления и электрической изоляции возможно использовать для термостатирования режимов компонентов, требующих гальванической развязки с соответствующими датчиками или иных аналогичных приложениях.

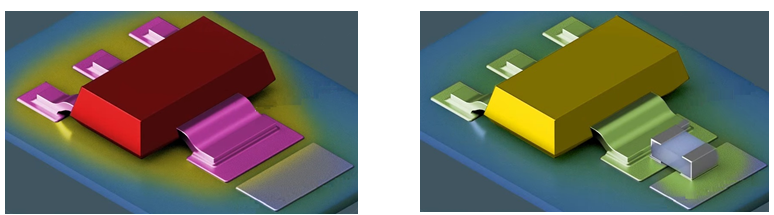

Рисунок 2. Тепловыделяющий компонент без использования тепловой перемычки и с ее использованием

Температура чип-резистора без ТПИ ~140 °С	Температура чип-резистора с ТПИ ~105 °С

Рисунок 3. Резистор под нагрузкой с тепловой перемычкой ТПИ и без ТПИ

По вопросам приобретения представленных тепловых чип-перемычек ТПИ, а также другой продукции можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам mozulyakinae@erkon-nn.com, gr@erkon-nn.com или телефону +7 831 202-25-52, доб. (261).
