Высоконадежные чип-резисторы типа Р1-161 для поверхностного монтажа
АО «НПО «ЭРКОН» предлагает серии чип-резисторов типа Р1-161, предназначенные для использования в высоконадежной аппаратуре, в том числе в условиях глубокого вакуума (до 10-6 мм рт. ст.).
Высоконадежные чип-резисторы для поверхностного монтажа Р1-161
Основные характеристики и преимущества:- работоспособны в условиях глубокого вакуума при атмосферном давлении 10-6 мм рт. ст. в номинальном режиме при P = Pном и поддержании температуры контактных площадок tкп ≤ 70 °C;
- типоразмеры: 0402, 0603, 0805, 1206, 2010;
- номинальная мощность рассеяния: от 0,06 до 0,5 Вт;
- предельное рабочее напряжение: до 200 В;
- номинальное сопротивление: от 1 Ом до 10 МОм;
- допускаемое отклонение сопротивления: от ±1 %, ±2 %, ±5 %, ±10 %;
- температурный коэффициент сопротивления (ТКС): до ±100 ppm/°C;
- диапазон рабочих температур: от минус 60 °С до 155 °С.
Характеристики надежности приведены в таблице 1. Пересчет значений интенсивности отказов λ выполнен согласно п. 7.1 ГОСТ РВ 20.57.414:
λ=
Таблица 1
| Тип изделия | Режим эксплуатации |
Гамма- процентная наработка до отказа (Tγ), ч |
Изменение параметра-критерия годности, не более |
γ |
Интенсивность отказов, λ, 1/ч |
|
Р1-161 |
P = Pном, tокр = 70 °C | 50000 |
δR не более ±4 % |
99 % |
2·10-7 |
|
δR не более ±5 % |
99,9 % |
2·10-8 |
|||
|
P = 0,5Pном, tокр = 70 °C |
150000 |
δR не более ±4 % |
99 % |
1·10-7 |
|
|
δR не более ±5 % |
99,9 % |
1·10-8 |
|||
|
P = 0,1Pном, tокр = 70 °C |
260000 |
δR не более ±4 % |
99 % |
5·10-8 |
|
|
δR не более ±5 % |
99,9 % |
5·10-9 |
|||
|
Хранение |
30 лет |
δR не более ±1 % |
99 % |
5·10-8 |
Чип-резисторы Р1-161 производят на автоматизированном оборудовании с применением современных материалов и технологий. Повышенная надежность изделий достигается путем ужесточения контроля на особо ответственных технологических операциях, а также дополнительных тренировках изделий электрической нагрузкой и температурой. Подача кратковременных электрических перегрузок позволяет выявить и отбраковать изделия с грубыми дефектами, например, локальными утоньшениями проводящего слоя. Кроме того, тренировки в процессе производства позволяют сократить период приработки изделий, в котором интенсивность отказов значительно выше, чем в период эксплуатации (рисунок 1).

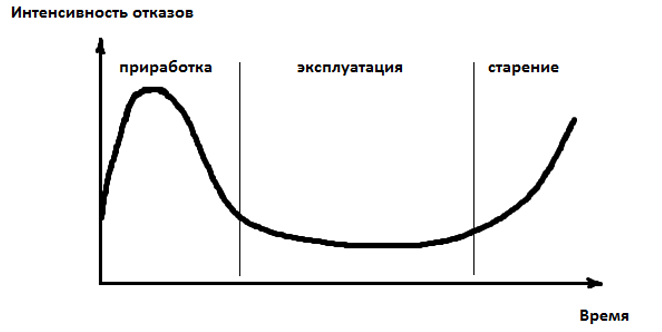

Рисунок 1 – Зависимость интенсивности отказов изделия в период эксплуатации
Основная область применения данных изделий – высоконадежная аппаратура с длительным сроком функционирования для работы в условиях глубокого вакуума.
По вопросам приобретения представленной, а также разработки аналогичной продукции по требованию заказчика можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам mozulyakinae@erkon-nn.com, gr@erkon-nn.com или телефону +7 831 202-25-52, доб. (261).
26.02.2024
