Тепловая чип-перемычка ТПИ
Тепловая чип-перемычка для поверхностного монтажа с электрически изолированными контактными площадками, предназначена для отведения тепла от тепловыделяющих компонентов.
Основные технические характеристики
|
Материал основания |
AlN |
|
Сопротивление изоляции, не менее |
999 МОм |
|
Электрическая прочность, не менее |
1,5 кВ |
|
Емкость, не более |
0,2 пФ |
|
Финишное покрытие контактных площадок |
SnPb |
Особенности
- Электрически изолированный проводник тепла
- Высокотеплопроводная керамика (170 Вт/(м·°С))
- Низкая емкость
Применение
- Блоки питания
- Усилители
- Импульсные источники питания
- Синтезаторы
- Фильтры

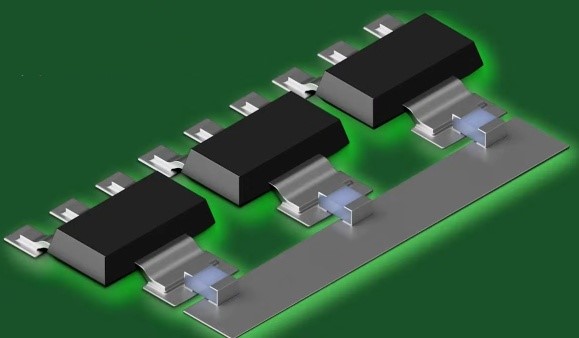

Способы монтажа

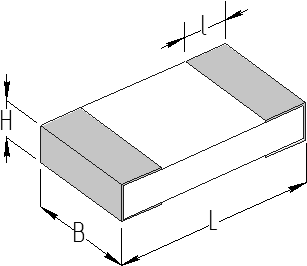

Габаритные размеры
|
Типоразмер в дюймах
|
Тепловое сопротивление, °С/Вт |
Емкость, пФ |
Размеры, в мм |
Масса, не более, г |
|||
|
L |
B |
H |
l |
||||
|
0505 |
24 |
0,05 |
1,25±0,1 |
1,25±0,1 |
0,25_(-0.05)^(+0.10) |
0,2 |
0,006 |
|
0505-1 |
10 |
0,1 |
0,64_(-0.05)^(+0.10) |
0,011 |
|||
|
0603 |
31 |
0,03 |
1,6±0,2 |
0,8±0,15 |
0,38_(-0.05)^(+0.10) |
0,2 |
0,004 |
|
0603-1 |
19 |
0,05 |
0,64_(-0.05)^(+0.10) |
0,008 |
|||
|
0805 |
25 |
0,04 |
2,0±0,2 |
1,25±0,2 |
0,38_(-0.05)^(+0.10) |
0,2 |
0,008 |
|
0805-1 |
10 |
0,1 |
1,00_(-0.05)^(+0.10) |
0,021 |
|||

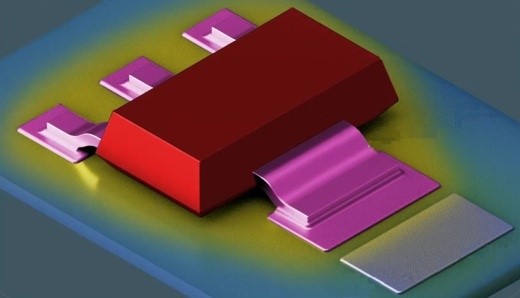

~150 °C

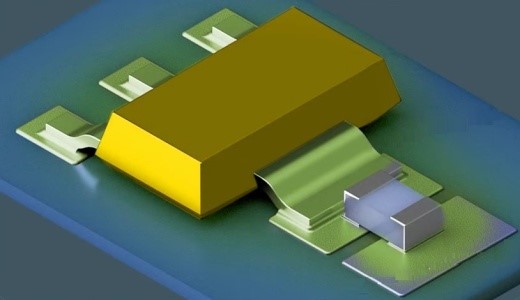

~95 °C

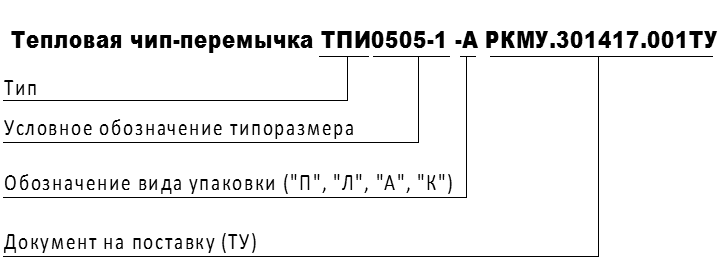

Условное обозначение при заказе
