FAQ - Часто задаваемые Вопросы

Резисторы Р2-105 являются низкоомными и поэтому предельное рабочее напряжение ограничено их максимальным значением мощности рассеяния в соответствии с выражением U = √PR.

Резисторы Р2-108А и Р2-108Б являются низкоомными и поэтому предельное рабочее напряжение ограничено их максимальным значением мощности рассеяния в соответствии с выражением U = √PR.

Указанные резисторы предназначены для работы в ВЧ и СВЧ цепях и являются низкоомными. Поэтому, предельное рабочее напряжение ограничено их максимальным значением мощности рассеяния в соответствии с выражением U = √PR.

Да, резисторы производства НПО «ЭРКОН» являются конструктивно-функциональными аналогами многих зарубежных резисторов. Некоторые из них можно посмотреть в таблице взаимозаменяемости.

НПО «ЭРКОН» выпускает пассивные электронные компоненты (резисторы, чип-индуктивности и специальные изделия) и разрабатывает их модели (трехмерные и поведенческие модели). Библиотеки моделей адаптированы для применения в различных средах проектирования таких как Delta Design и  Altium Designer.

Библиотеки Delta Design и Altium Designer включают в себя условно-графическое обозначение (УГО) компонента, посадочное место с 3D-моделью компонента и набор параметров – атрибуты. Библиотека в САПР Delta Design содержит расширенный список атрибутов.

НПО «ЭРКОН» предоставляет поведенческие модели двух типов SPICE и S-параметры.
SPICE-модель – поведенческая модель, описывающая узлы, соединения и значения элементов схемы замещения электронного компонента.
S-параметры — элементы матрицы рассеяния, описывающие поведение компонента в частотной области.

Да, заливку выполнить возможно, но обязательно следует учитывать при заливке:

• удельное объемное электрическое сопротивление компаунда;
• коэффициенты теплового расширения;
• внесение изменений в характеристики и емкости изделий.

Использование оловянно-свинцовых припоев при пайке изделий, соответствующих требованиям RoHS возможно.  Как и при пайке бессвинцовыми припоями на смачивание припоя влияет множество факторов: количество припоя, флюс, температура, характеристики теплопередачи. Но нужно понимать, что полученное изделие будет содержать свинец и не будет соответствовать требованиям RoHS.

Коэффициент чувствительности ослабления к мощности (мощностной коэффициент ослабления) – коэффициент, определяющий зависимость изменения ослабления аттенюатора от входной мощности.

Да, большинство изделий для поверхностного монтажа и монтажа в отверстия легко припаять вручную.

Да, изолировано. Напряжение пробоя между выводами и теплоотводящим основанием гарантировано превышает предельное рабочее напряжение резисторов.

Указанные резисторы являются высокоомными и поэтому их мощность ограничена предельным рабочим напряжением P=U²/R.

• в соответствии с Постановлением Правительства РФ от 1 декабря 2009 г. № 982 указанная продукция не подлежит обязательной сертификации;
• СМК организации сертифицирована в СДС «ЭЛЕКТРОНСЕРТ» (Сертификат соответствия размещен на нашем официальном сайте в разделе «Документы»).

• в соответствии с пунктом 5.2.5 ГОСТ 2.601 на конструктивно простейшие изделия, объем сведений по которым незначителен, эксплуатационные документы (этикетки, паспорта, руководства по эксплуатации и др.) допускается не составлять, а необходимые сведения размещать (маркировать) на самом изделии или на фирменной табличке, прикрепляемой к нему;
• для резисторов и индуктивностей, выпускаемых нашим предприятием, в соответствии с техническими условиями (ТУ) вся необходимая информация указывается на ярлыке (наклеиваемый на пакет или катушку) и на бандероли, которой оклеивается групповая дополнительная тара (картонная коробка). Там же проставляются клейма приемок. Сведения о сроке службы и хранении, гарантии изготовителя приведены в ТУ на изделия.

Для каждого типа резистора установлены значения номинальной мощности рассеяния Р_ном и предельного рабочего напряжения U_ПРЕД. При превышении этих значений возникают необратимые изменения сопротивления и могут возникнуть искровой разряд или дуга между выводами резистора.

Таким образом, номинальная мощность рассеяния резистора – это наибольшая мощность, которую резистор может рассеивать в заданных условиях в течение срока службы с сохранением параметров в допускаемых пределах. Предельное рабочее напряжение – это наибольшее напряжение, которое может быть приложено к выводам резистора.

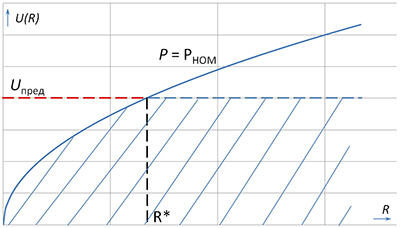

Если резистор нагружен на номинальную мощность P_HОМ, падение напряжения на нем будет равно U_РАБ = √P_НОМR_HОМ Указанная зависимость напряжения от сопротивления при P = P_НОМ = const показана на рисунке.

Из рисунка следует, что условию U_РАБ = U_ПРЕД соответствует значение сопротивления R* = U_ПРЕД / P_HОМ, которое можно назвать критическим. Резисторы с сопротивлением R* в предельных электрических режимах максимально нагружены как по напряжению, так и по мощности. Поэтому применение в предельных режимах резисторов с данным значением сопротивления не рекомендуется.

 Резисторы с R_HОМ<R* можно назвать низкоомными, а с R_HОМ>R* -  высокоомными. Для низкоомных резисторов выполняется условие U_РАБ < U_ПРЕД, следовательно, такие резисторы выбираются по P_HОМ.  Для высокоомных резисторов U_РАБ > U_ПРЕД, поэтому они должны выбираться по величине U_ПРЕД, т. е. рабочая рассеиваемая мощность Р_РАБ = U²_ПРЕД / R_HОМ будет всегда меньше номинальной мощности Р_НОМ. На рисунке область использования резистора заштрихована.

При пониженном атмосферном давлении, например на большой высоте, снижается электрическая прочность воздуха, что определяет снижение величины U_ПРЕД. Для сверхнизкоомных резисторов это не принципиально, т. к. падение напряжение на них в рабочем режиме составляет величины намного меньшие, чем электрическая прочность воздуха даже при пониженном давлении.

Резистор является пассивным элементом электрических цепей, обладающий постоянной либо переменной величиной электросопротивления. Он предназначен для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока и пр.

Для измерения значения сопротивления мультиметром переключатель выставляют в диапазон Ω. В комплекте к данному прибору идет один комплект щупов, имеющих разную расцветку. Принято черный щуп вставлять в гнездо COM, а красный – в гнездо VΩCX+ (или аналогичное).
При измерении низких значений сопротивления (около 1 – 200 Ом) необходимо откалибровать прибор, замкнув щупы между собой для последующего вычета собственного сопротивления из результата измерений.
Для измерений с максимально высокой точностью следует выполнять измерения в наиболее низком поддиапазоне измерений для данного сопротивления. При неизвестности начального сопротивления резистора выбор поддиапазона начинают сверху-вниз.

Резистор предназначен для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и пр. Наряду с конденсаторами являются самыми массовыми компонентами электронных аналоговых и цифровых устройств.

Определение номинала резистора по цвету возможно с помощью калькулятора цветовой кодовой маркировки, который легко найти в Интернете. Располагать резистор необходимо так, чтобы большая часть цветовых колец находилась на левой стороне или широкая полоса была бы слева.

Определить номинал резистора по коду можно с помощью калькулятора маркировки SMD резисторов. Маркировка резисторов содержит 3 или 4 символа. Введя в калькулятор эти символы, будет получен номинал резистора.

Сопротивление резистора можно измерить специальными приборами, это омметр или мультиметр. Щупы прибора необходимо подключить к резистору, зафиксировав полученное значение сопротивления. При измерении мультиметром перед измерением прибор необходимо включить в режим «Омметр» (Ω).

Параллельное соединение резисторов – это соединение, при котором начала всех резисторов соединены в одну общую точку (А), а концы в другую общую точку (Б). При этом по каждому резистору протекает собственная величина тока.

Последовательное соединение резисторов – это такое соединение, при котором конец одного резистора соединен с началом второго резистора, конец второго резистора с началом третьего и так далее, т.е. резисторы подключатся друг за другом.

Смешанное соединение резисторов является комбинацией последовательного и параллельного соединения элементов. Иногда подобную комбинацию называют последовательно-параллельным соединением резисторов.

Номинальная мощность рассеяния резисторов значением от 1 Вт на принципиальной схеме обозначается римскими цифрами на условно-графическом отображении резистора. Мощность менее 1 Вт – специальными символами.
Определить фактическую номинальную мощность рассеяния резисторов можно по технической документации, так как различные типы резисторов (например, прецизионные и общего применения) отличаются значением мощности рассеяния, несмотря на равные габаритные размеры.

С помощью резистора возможно ограничивать ток, получая нужную его величину, либо измерять его, а также делить напряжение цепи, создавать цепи обратной связи. Без резисторов не обходится ни одна электрическая схема.

Переменный резистор – это резистор, электрическое сопротивление которого можно изменять механическим способом.
У переменного резистора есть не менее трех электрических выводов. Два крайних вывода, сопротивление между которыми неизменно, и один вывод, сопротивление между которым и крайними возможно изменять.
Переменные резисторы используют для регулирования и подстройки аппаратуры, а также в специальных применениях.

Напряжение на резисторе будет соответствовать произведению величин силы тока и сопротивления резистора, что соответствует закону Ома, и его формуле U = I * R.

Резисторы в зависимости от материала, который создает электрическое сопротивление, делят на три большие группы – непроволочные, проволочные и фольговые.
В свою очередь непроволочные резисторы делят на углеродистые, металлопленочные, металлоокисные, керметные и др.
В проволочных и фольговых используется соответствующая резистивная проволока или фольга. В непроволочных используют либо тонкие пленки углерода (углеродистые), металлов, оксидов металлов, смесей керамических материалов и металлов (керметы). В композиционных резисторах также используют пастообразные смеси и цементы (толстопленочные и объемные цементные резисторы). В действительности номенклатура материалов и применения в резисторах намного шире в зависимости от применения.

Рассчитать падение напряжения на резисторе можно через мощность и силу тока. При известной мощности потребителей и силе тока напряжение определяют по формуле U=√(P/I), где P — мощность в ваттах, а I — сила тока в амперах.

Общее сопротивление последовательного соединения резисторов вычисляется суммированием величин сопротивлений. Общее сопротивление параллельно соединенных резисторов определяется отношением: 1/R_общ= 1/R₁+1/R₂+1/R₃+…+1/R_n.

Для проверки работоспособности резистора на плате лучше выпаять его, и после этого осуществить проверку его сопротивления. Если сопротивление не соответствует номиналу, тогда резистор поврежден и его необходимо заменить.

Изначально производится внешний осмотр резистора. А проверка SMD-резисторов осуществляется так же как и обычных резисторов. Но при осмотре, из-за малых размеров данных резисторов, необходимо использовать увеличительное стекло.

На сегодняшний день принята цветовая маркировка изделия, которая предоставляет возможность даже при сильном повреждении элемента (и при отсутствии схем) определить номинальное значение и допуск по сопротивлению.

Данный тип называют еще транзистором Дарлингтона, он является составной моделью с двумя элементами в одном корпусе. Мультиметр для него использовать нельзя, поскольку прибор будет показывать некорректные значения. Прозвонить такой транзистор можно с помощью сбора электрической схемы. Необходимо соединить транзистор с лампочкой и резистором. При исправности вы увидите загоревшуюся лампочку в момент подключения положительного полюса к базе. Лампочка погаснет, когда вы подключите к базе отрицательный полюс. В том случае, если происходит что-то не соответствующее данному алгоритму, то транзистор стоит заменить.

Большая мощность в большинстве случаев у биполярных моделей, они также называются силовыми. Их мощность приближается к 100 ваттам, а сила тока к 100 амперам. Проверка же у них аналогичная всем биполярным транзисторам. Ознакомиться с ее алгоритмом можно выше. Проверка в режиме прозвонки не отличается от приведенной.

Для снижения напряжения обычно применяются переменные резисторы, либо используется несколько постоянных резисторов, включенных по схеме делителя напряжения. И напряжение снимается с каждого определенного резистора.
